شیر بشقابی از آن دسته شیرهای خطی می باشد که با توجه به ساختمان و نحوه عملکرد، علاوه بر باز و بست کامل، قادر به تنظیم دبی جریان عبوری نیز می باشد. این نوع شیر به شکلی است که که سیال برای عبور از این شیر 180 درجه تغییر مسیر میدهد.
|

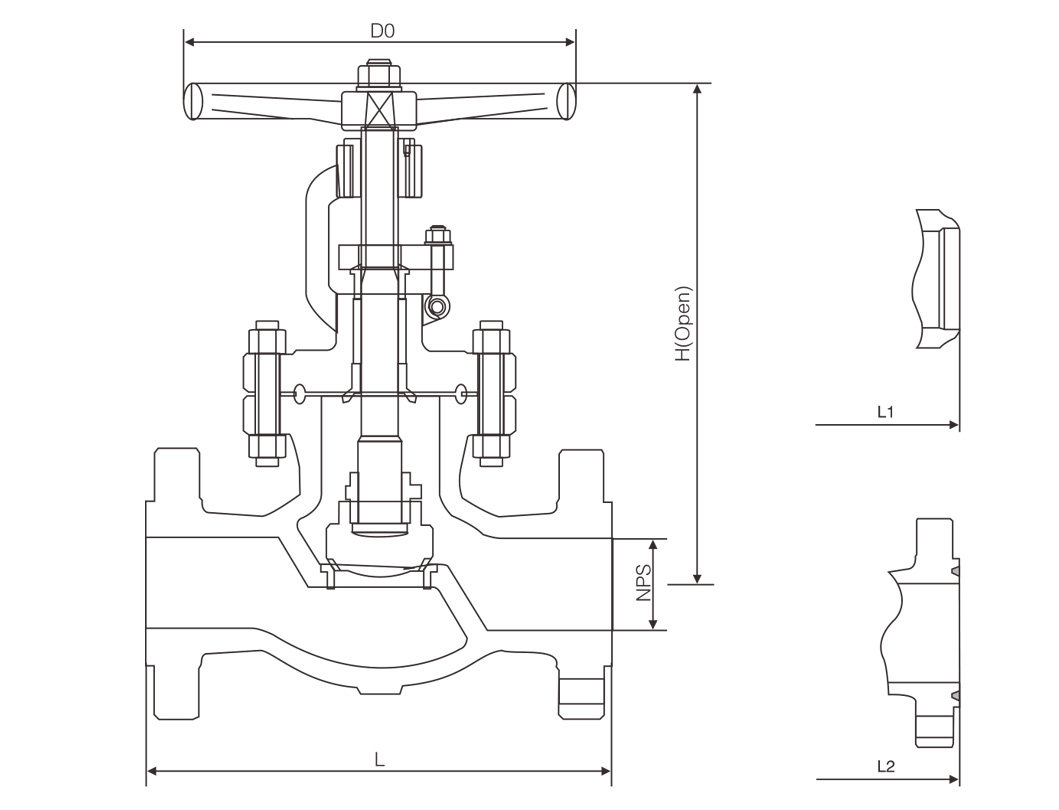

NPS DN |
2 50 |
2 1/2 65 |
3 80 |
4 100 |
6 150 |
8 200 |
10 250 |
12 300 |
14 350 |
16 400 |
in mm |
|
L/L1 (RF/BW) |
8 203 |
8.5 216 |
9.5 241 |
11.50 292 |
16.00 406 |
19.50 495 |
24.50 622 |
27.50 698 |
31.00 787 |
36.00 914 |
in mm |
|
L2 |
8 203 |
8.5 216 |
9.5 241 |
11.5 292 |
16.00 406 |
19.50 495 |
24.5 622 |
27.5 698 |
31.00 787 |
36 914 |
in mm |
|
H |
|
21.00 535 |
17.50 445 |
20.25 515 |
22.00 560 |
24.25 615 |
32.00 815 |
35.88 910 |
48.38 1230 |
57 1450 |
in mm |
|
DO |
7 180 |
10 240 |
11 280 |
11 280 |
13 320 |
13 320 |
16 400 |
18 450 |
20 500 |
24 600 |
in mm |
|
WT(kg) |
18 14 |
30 22 |
41 33 |
64 43 |
86 72 |
110 88 |
280 245 |
380 345 |
510 450 |
740 665 |
RF BW |
|
NPS DN |
2 50 |
2 1/2 65 |
3 80 |
4 100 |
6 150 |
8 200 |
10 250 |
12 300 |
in mm |
|
L/L1 (RF/BW) |
10.50 267 |
11.5 292 |
12.5 318 |
14 356 |
17.5 444 |
22 559 |
24.5 622 |
28 711 |
in mm |
|
L2 |
11.12 282 |
12.12 308 |
13.12 333 |
14.62 371 |
18.12 V |
22.62 575 |
25.12 638 |
28.62 727 |
in mm |
|
H |
16.75 425 |
19.00 485 |
19.88 505 |
22.50 570 |
25.25 640 |
33.25 845 |
35.50 900 |
38.62 980 |
in mm |
|
Do |
8 200 |
10 240 |
11 280 |
13 320 |
16 400 |
18 450 |
20 500 |
24 600 |
in mm |
|
WT(kg) |
25 20 |
32 22 |
38 27 |
56 41 |
96 75 |
150 117 |
360 310 |
550 492 |
RF/RTJ BW |
